SPF材でテレビ台をDIY✨「ロングアングル」を使って簡単に✨～2．材料カット編～✨ 【SPF材】

こんばんは(*^^*)

うつ病素人DIYer なつみかん です(*´ω｀*)

今日は↓の続き(*´ω｀*)

作り方概要の1.木材と塩ビパイプカットの工程です。

www.natsumikandiy.com

設計図

作り方概要

1．木材・塩ビパイプをカットする

2． 脚、天板・棚板、幕板の準備をする。

    a.脚を組み、ロングアングルの下穴を開け、塗装する(艶なし黒)

    b.天板・棚板を塗装する(ワトコオイル)

    c.その他の材料(塩ビパーツ/ペグボード/金具)を塗装する

2． 脚を組立て、材料を塗装する。

    a.脚を組み、ロングアングルの下穴を開ける

     b.材料を塗装する

      《ロングアングル、塩ビパイプ・パーツ…スプレー塗装（つや消し黒）》

      《天板・棚板…ワトコオイル》

      《脚、幕板、ペグボード…ペンキ（つや消し黒）》

3.．天板と棚板、幕板を作る

• 天板→ロングアングルを付ける、ペグボードを付ける
• 棚板→ロングアングルを付ける
• 幕板→取付金具を付ける。

4．本体を接合する

      a．脚と幕板を接合する

      b．脚と天板を接合する

      c．脚と棚板を接合する

5．隣の棚へ接合する（ペグボード＋塩ビ脚）

1. ペグボードにフランジを付ける
2. フランジに塩ビパイプの脚を付ける

※ペグボードのカットについて※

1．木材・塩ビパイプをカットする

（1）木材をカットする

《用意する木材》

1×6材(厚：19mm×幅：140mm)

ワンバイ材 【約19×140×1830mm】 [1×6] ( DIY 木材 1x6 角材 カット可 無塗装 ワンバイシックス )

1000mmを3枚…《天板》

600mmを3枚…《棚板》

1×2材(厚19mm：×幅：38mm)

ワンバイ材 【約19×38×1200mm】 [1×2] ( DIY 木材 1x2 角材 カット可 無塗装 ワンバイツー )

600mmを2枚…《幕板》

2×4材(厚：38mm×幅：89mm)

ツーバイ材 【約38×89×3050mm】 [2×4] ( DIY 木材 2x4 角材 カット可 無塗装 ツーバイフォー )

465mmを4本…《脚の縦板》

210mmを3本…《脚の横板＋組立補助》

  ※木材を1から購入する場合は、1×2材で組立補助の210mm材を作ります

 木材を最初から揃える場合、購入時にカット依頼すれば、この工程は不要です。

私は普段、ネット購入でもホームセンターで購入するときもカット依頼してます✨

今回は脚部分を、以前別のものに使っていた木材を利用して作ることにしたので、木材カットの工程が必要になりました💦

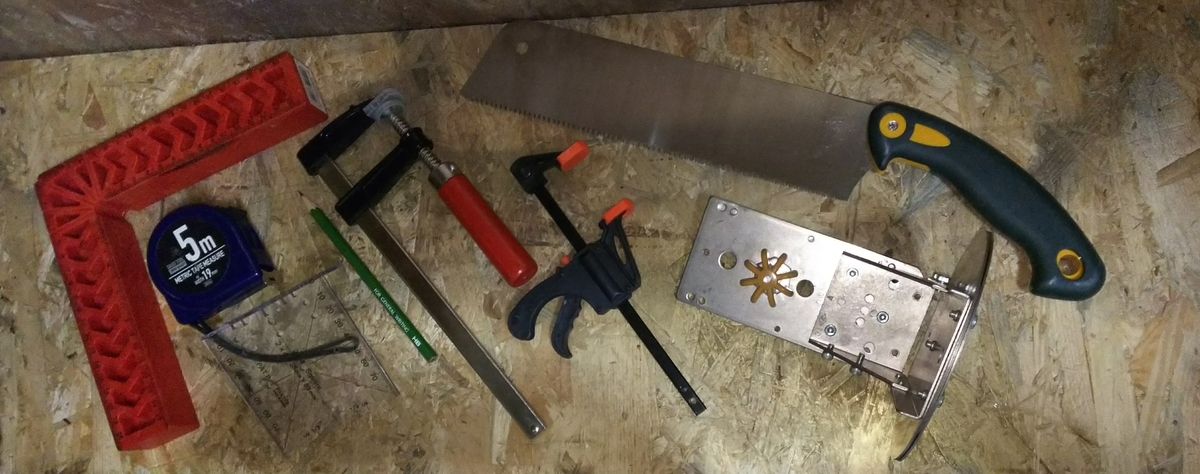

《木材カットに使ったもの》

スコヤ（ツーバイ定規もあると便利）

メジャー（ダイソー）

エンピツ

鋸＆ソーガイド

F型クランプ

ラブリコに使っていた2×4材をカットします

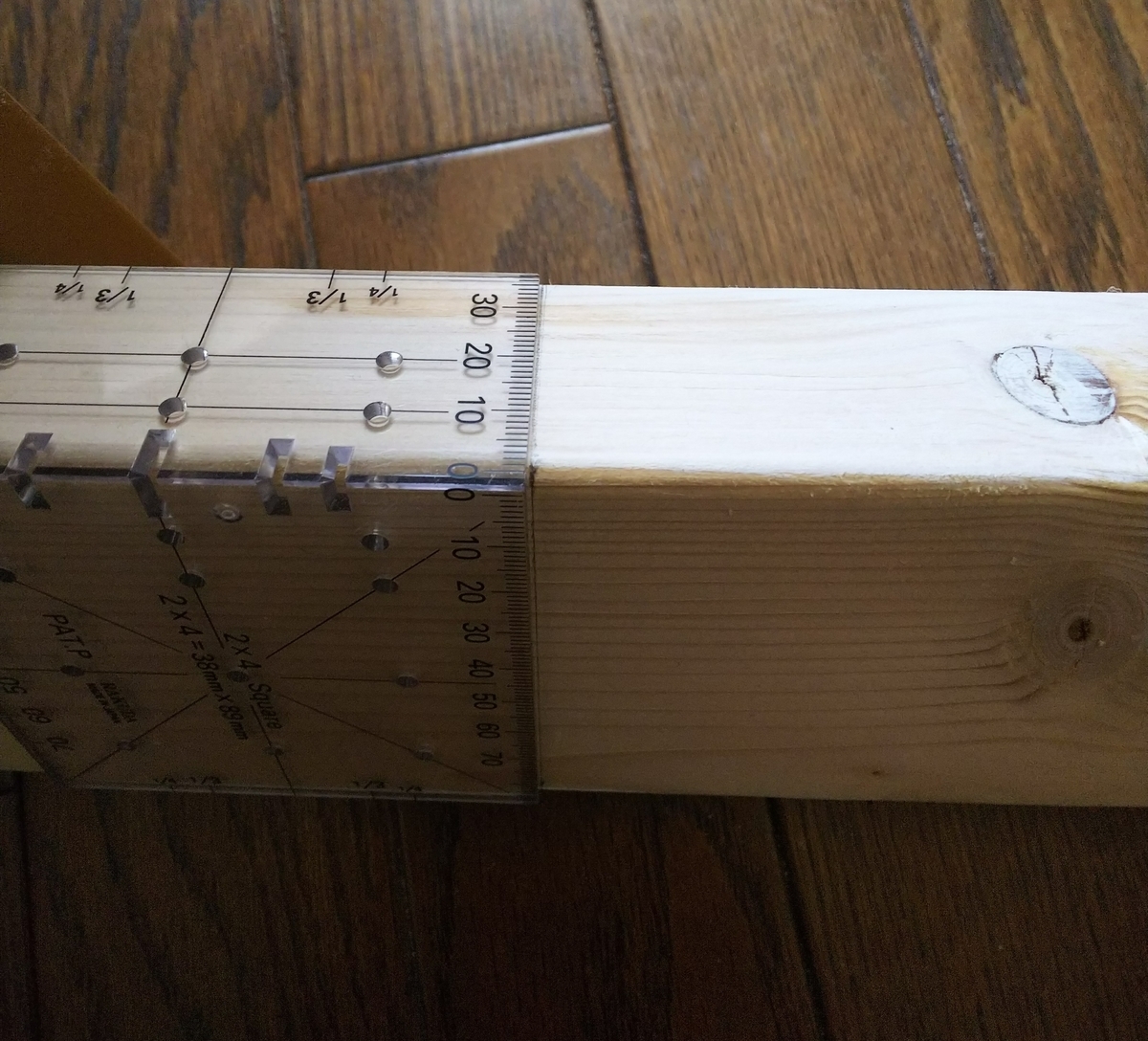

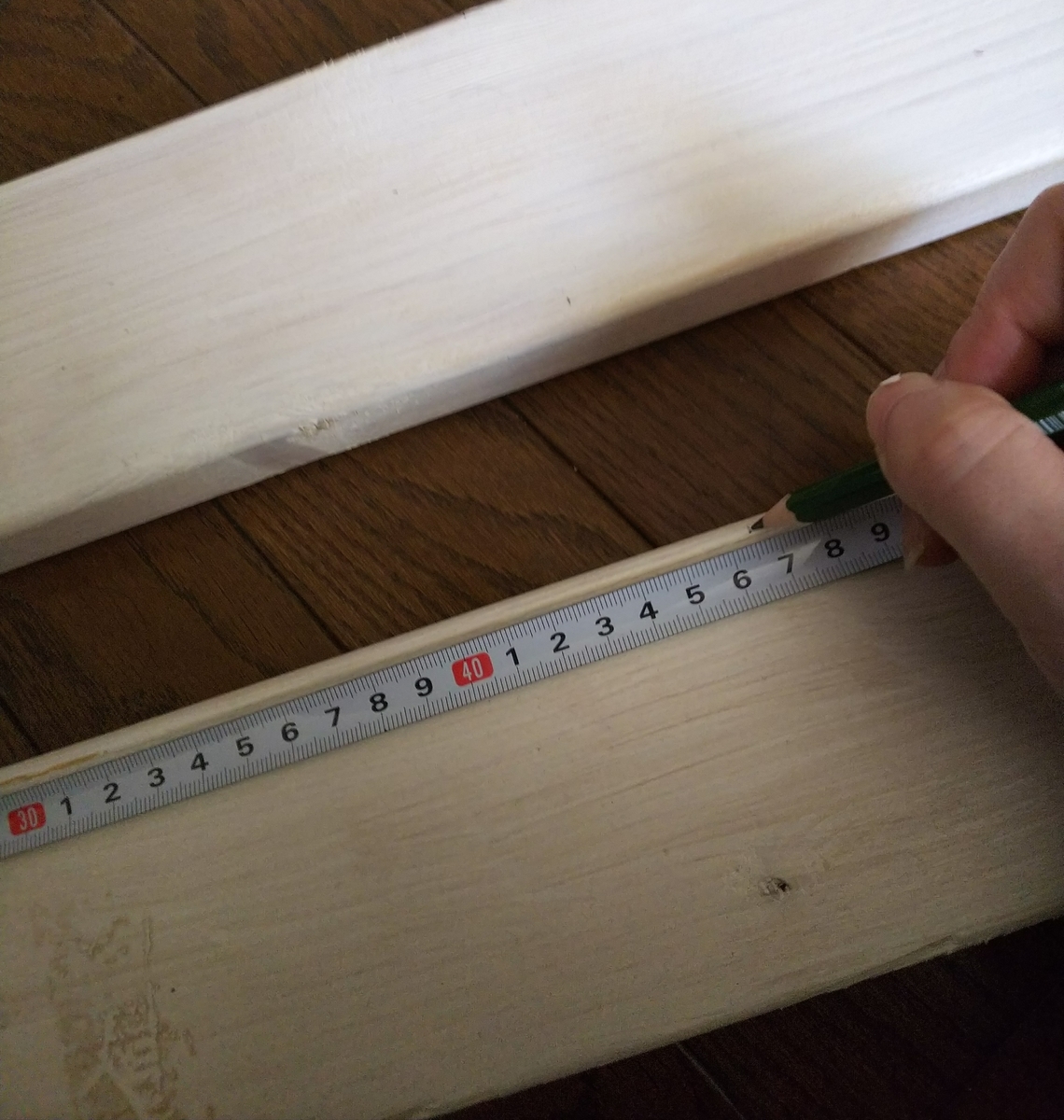

(a)メジャーで必要な長さ(465mm・210mm)を計り、墨付する。

ツーバイ定規だと、2面に一気に墨付出来ます。今回は側面に墨付。

リンク

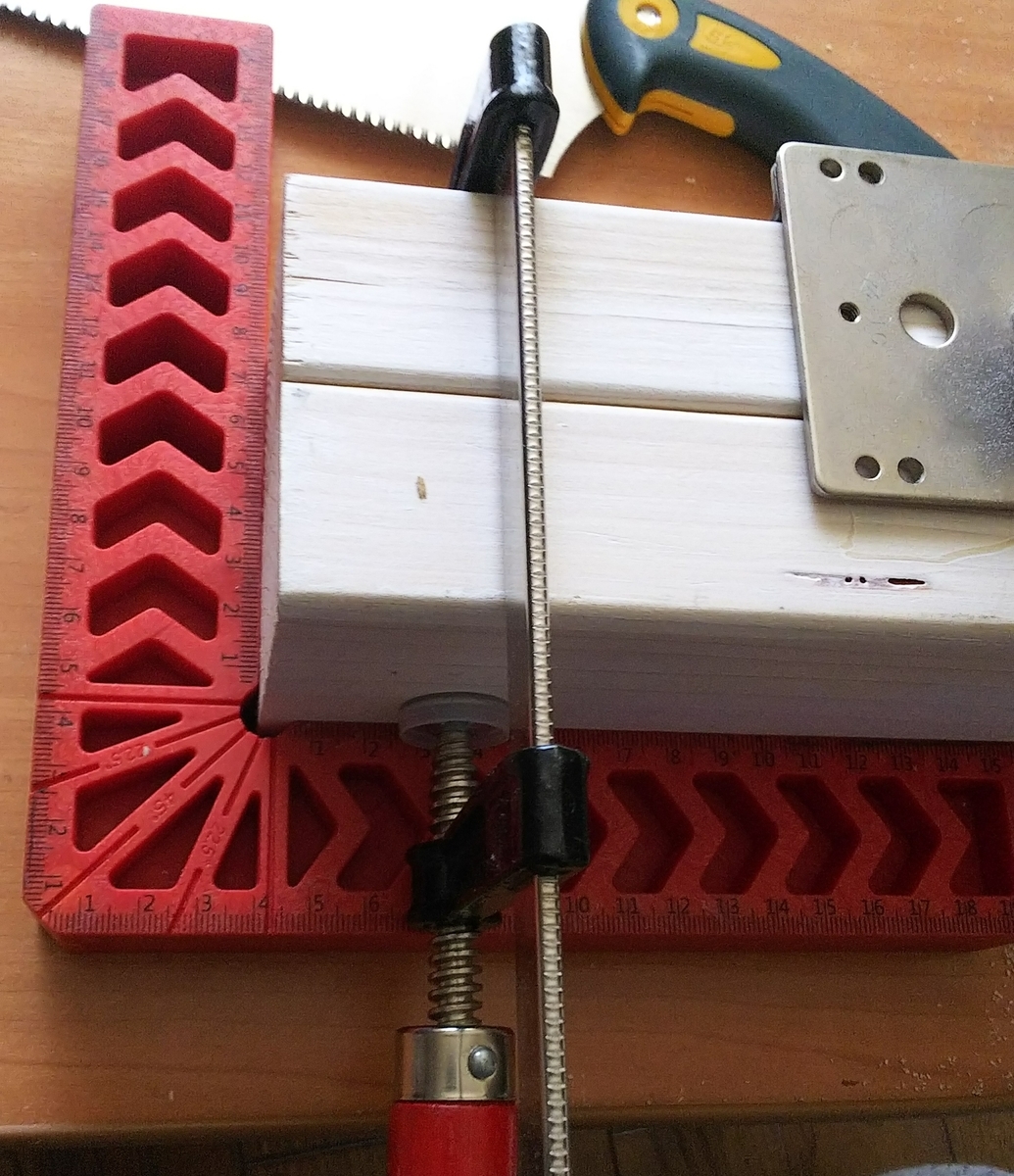

(b)端を揃えてしっかり固定し、2本ずつカットする

カットしない方の端を揃えて固定します

スコヤを使って真っ直ぐ･直角に揃えます

リンク

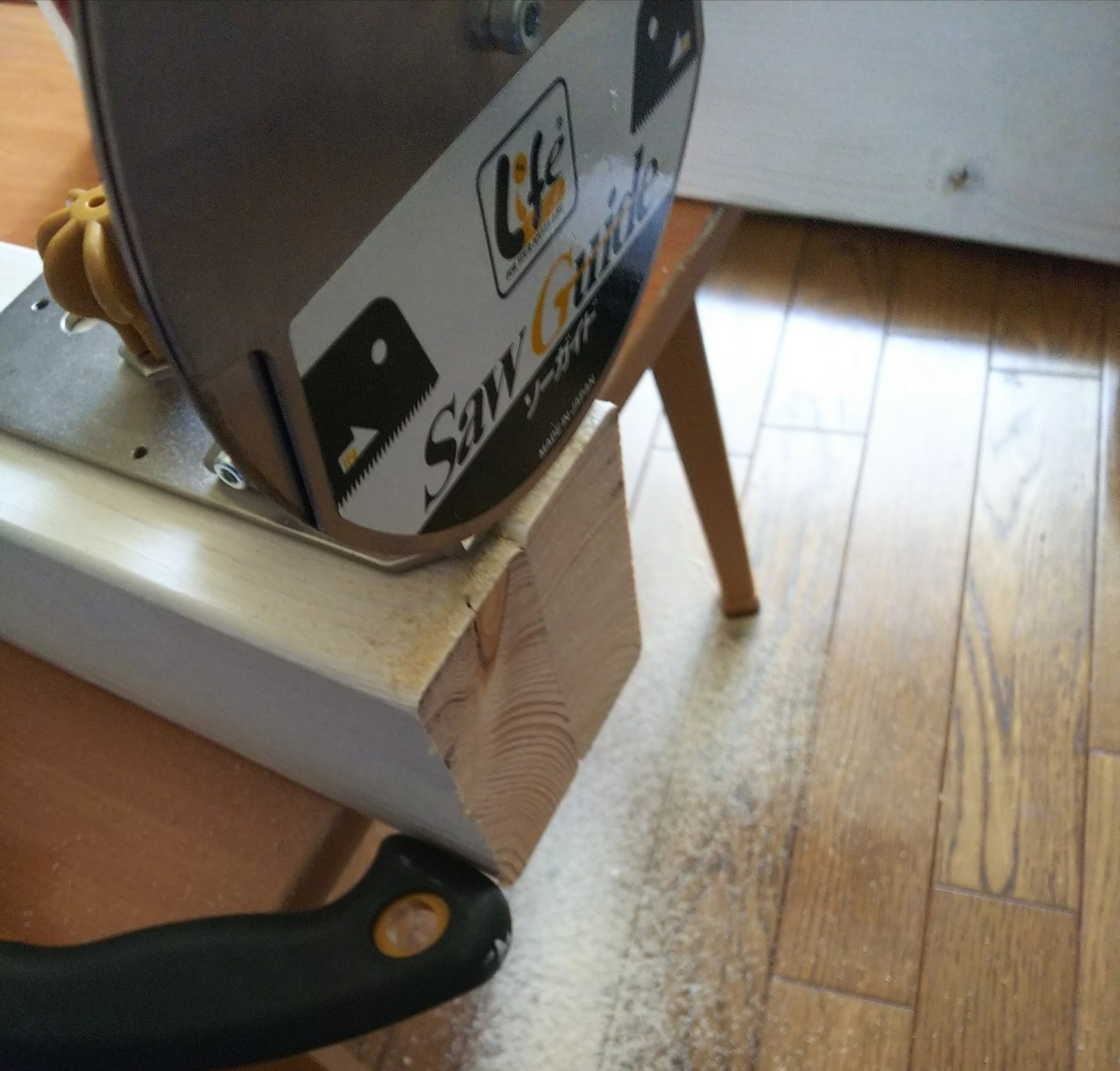

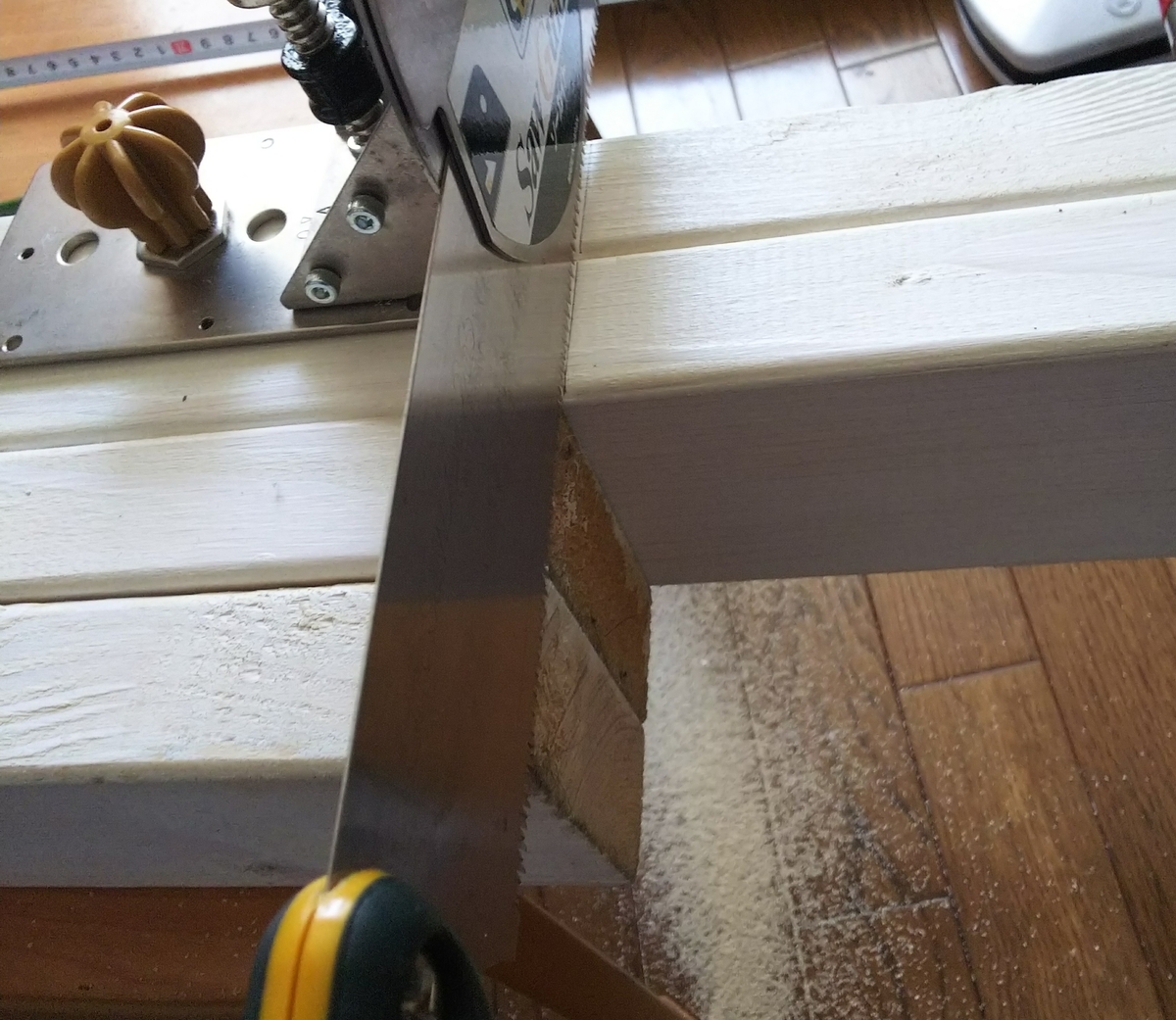

ソーガイドを使って真っ直ぐカット✨カット側もクランプで押さえました。

残り2本は、カットした木材を並べて同じ長さを確認してからカット✨

リンク

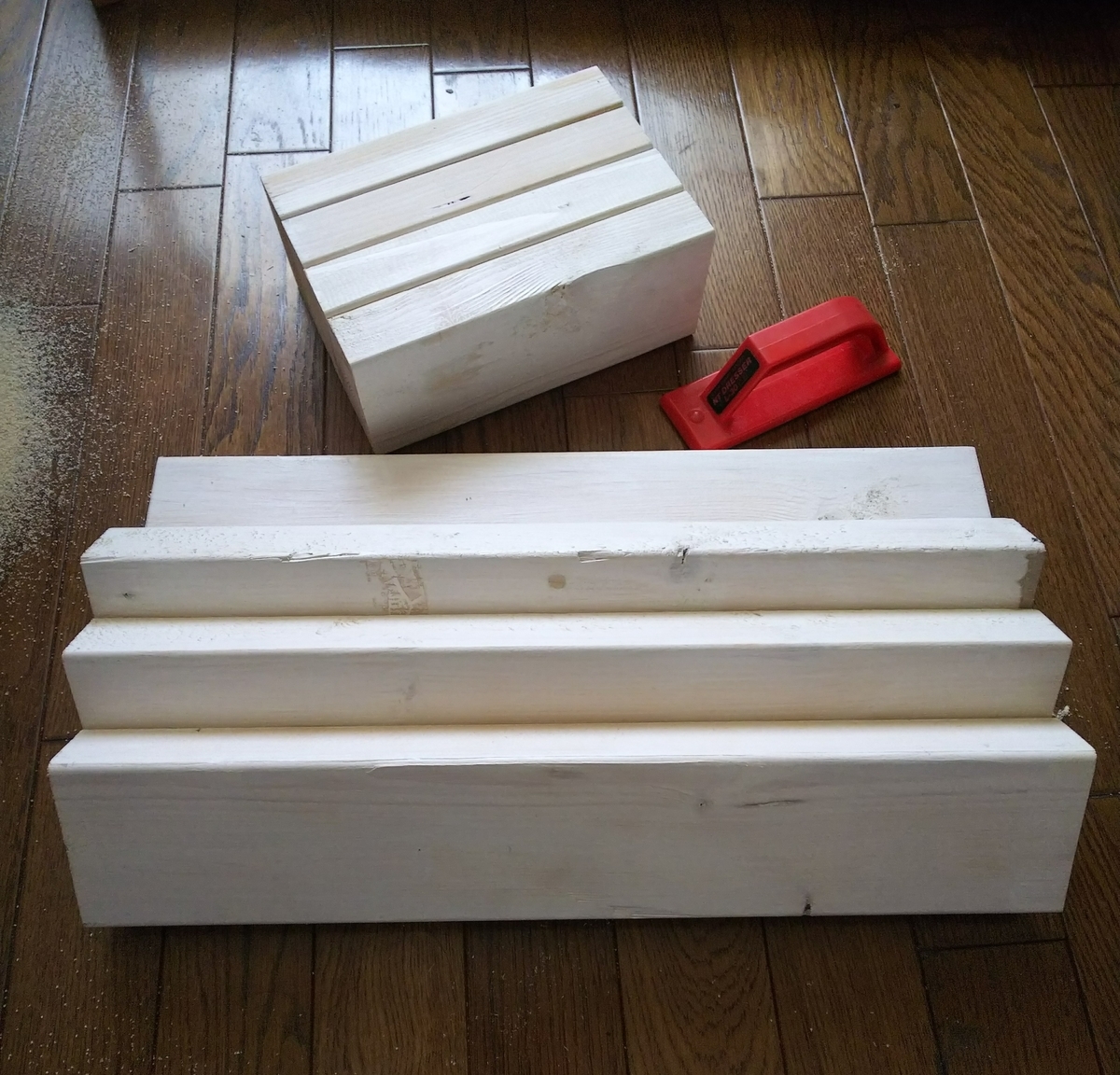

カットできました✨(210mmは1本余分💦)

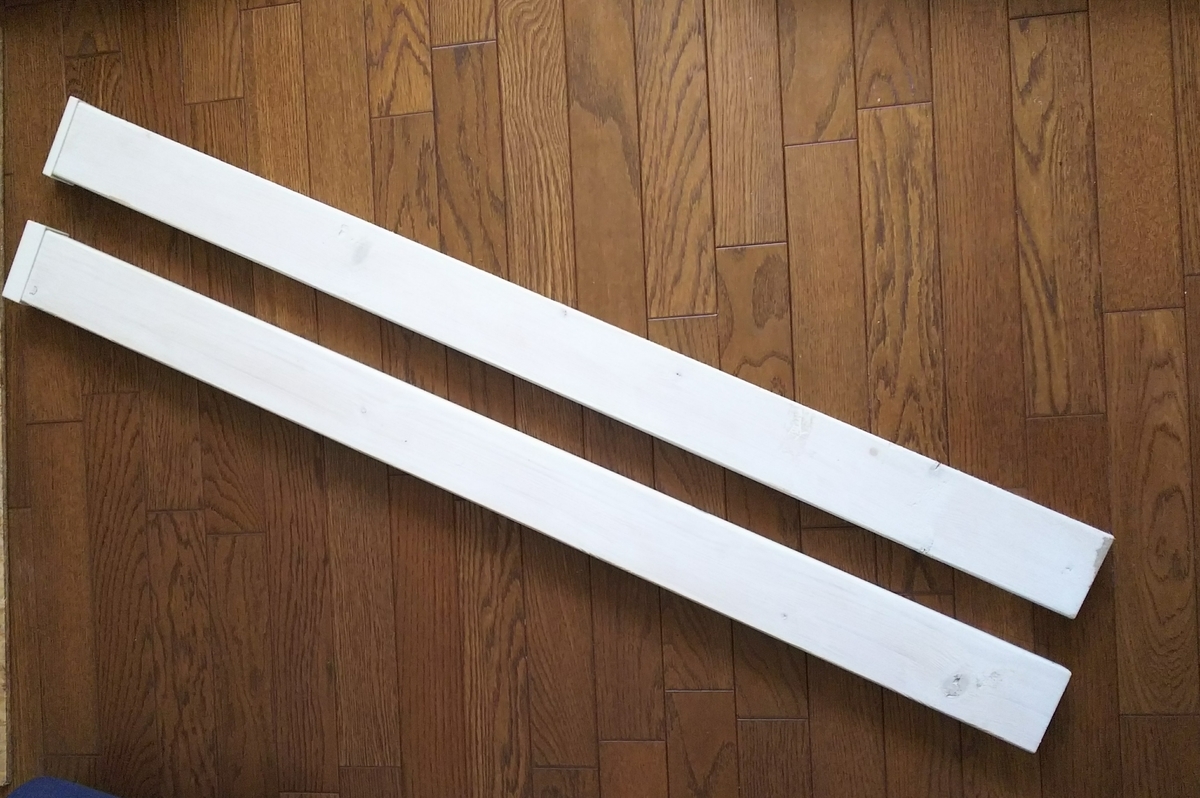

 1×6材は、元のテレビ台の天板･棚板をそのまま再利用するので、カットしていません。

カットする場合は、同様に端を揃えてクランプで固定してカットします✨

(2)塩ビパイプをカットする

塩ビパイプを、【250mm】と【70mm】にカットします。

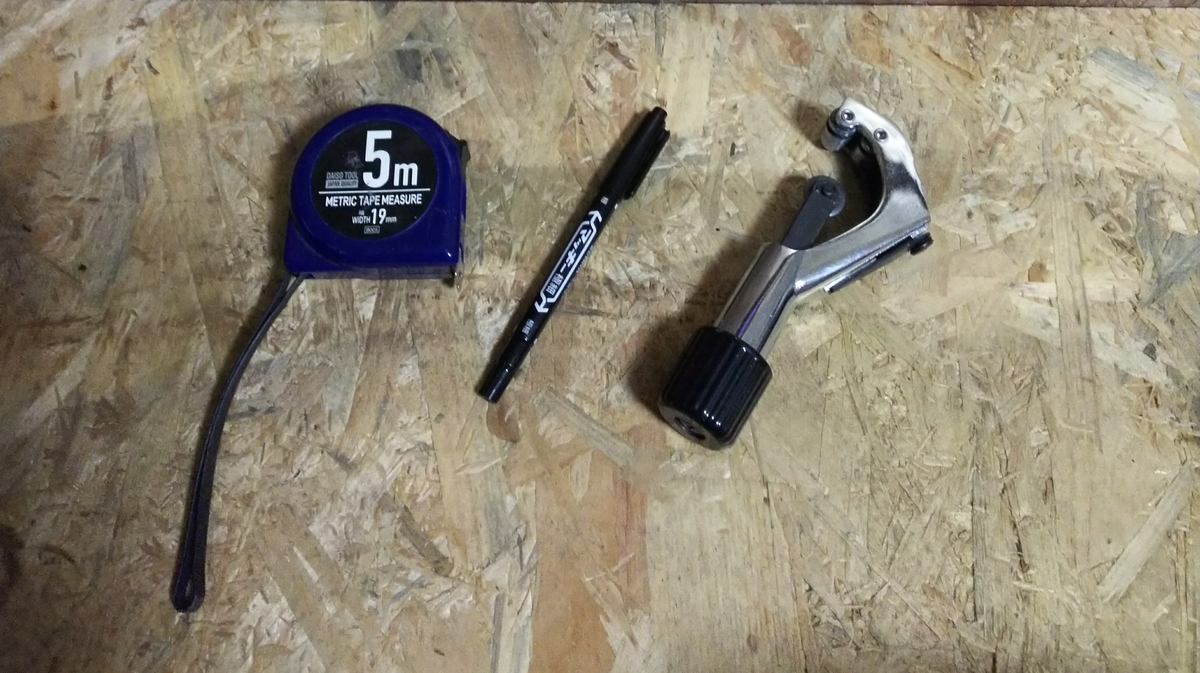

《塩ビパイプカットに使ったもの》

塩ビパイプ［VP16 / 1m］…1本

ビニールパイプ　肉厚管　VP16 1m 塩ビ管・塩ビパイプ・硬質塩化ビニールパイプ

パイプカッター

メジャー

油性ペン

リンク

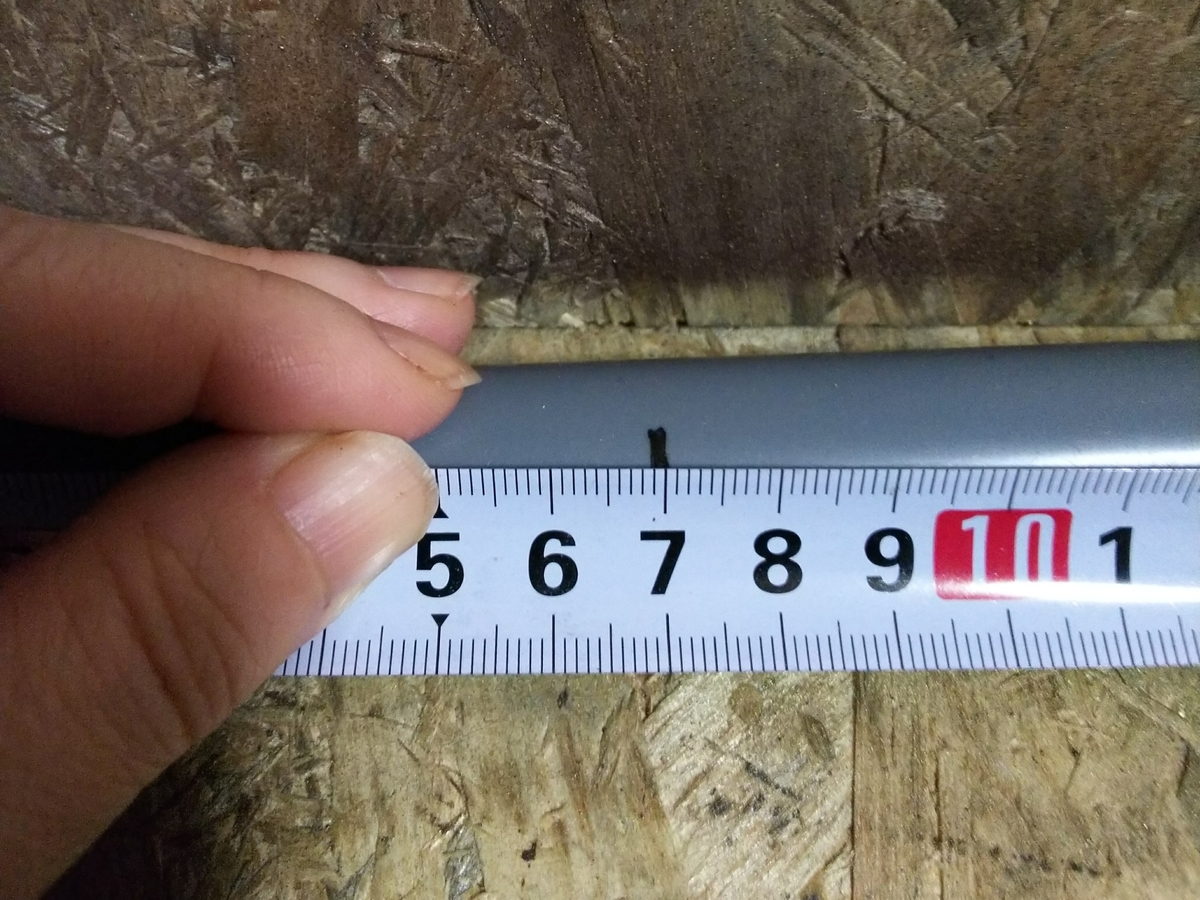

 (a)カット位置に印を付ける

太い線の端がカット位置になるように印を付けます。←ポイント✨

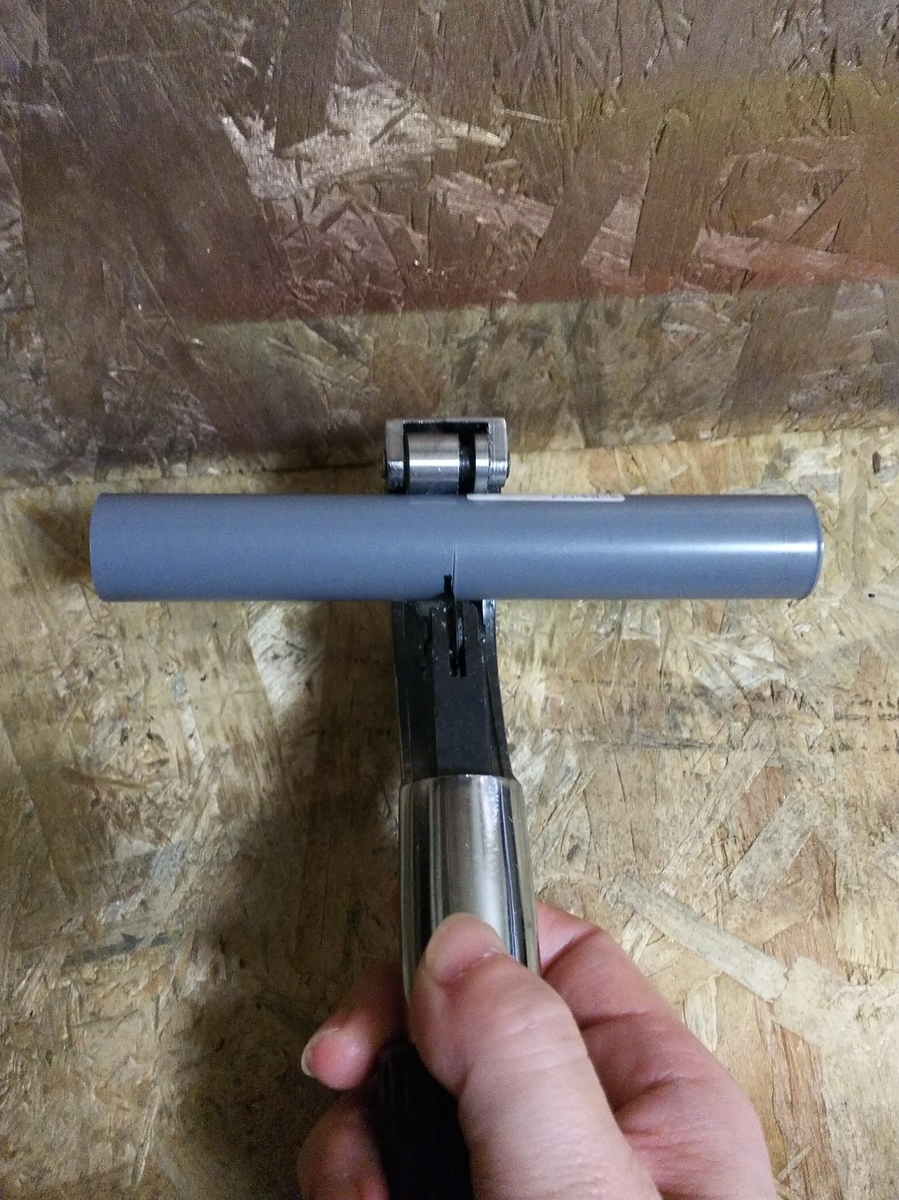

(b)パイプカッターに塩ビパイプをセットします。

カット位置に刃を当て、軽く締めます。

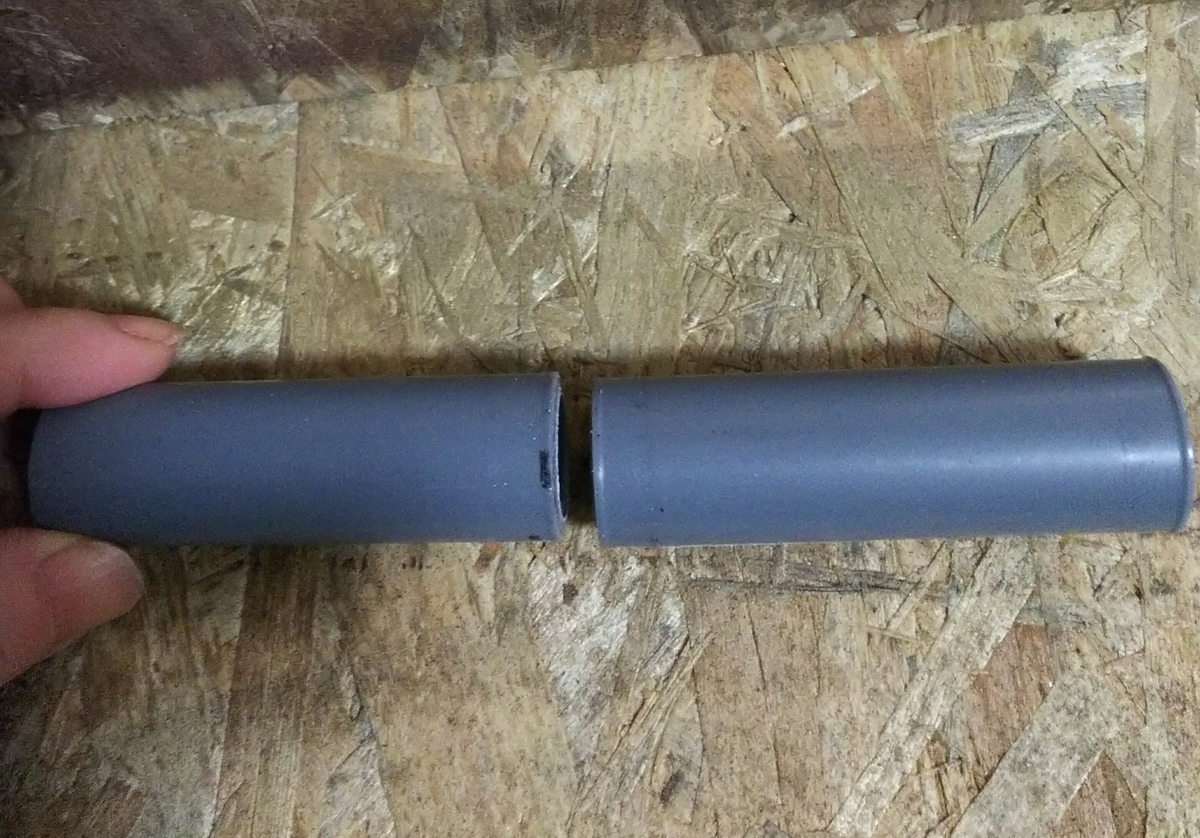

(c)カットします。

印の周りに軽く切り込みを付けたら…

さらに少し締めてぐるっと1周させます。

少しずつ締めて回し、カットします。

 内容薄いですが、今日はここまで💦

今日も最後までお読み頂き、ありがとうございました(≧∇≦)
